Suporte: Configuração do SETUP

Pessoal, vejam estes vídeos, vale a pena.
São umas explicações nota 10 sobre a configuração do SETUP.
Bom estudo.

http://www.youtube.com/watch?v=VxbDmDQX-wk
http://www.youtube.com/watch?v=LJt9VIqWfDY&feature=related

Suporte: Exemplo de SETUP

Pessoal, segue o link de um site que simula o SETUP de uma placa-mãe.
Vale a pena conferir, principalmente aqueles que ainda não possuem certo conhecimento de como usar o SETUP.
Bom estudo.

http://www.grs-software.de/sims/bios/phoenix/pages/index.php

Redes: Meios de Transmissão

Pessoal, segue o vídeo que trabalhamos na aula de redes, sobre meios de transmissão.
Bom estudo.

http://www.youtube.com/watch?v=bq5IN9CtJV4

Redes: Apostila

Pessoal, segue o link para um material excelente da matéria de redes.
Para a turma que precisa fazer o trabalho sobre Endereçamento IP recomendo este material.
Bom estudo.

http://rapidshare.com/files/306018696/Guia_completo_de_rede.zip.html

Suporte: Slides - Formatação e Instalação do Windows XP

Pessoal, segue o link para baixar os slides da aula de formatação do WinXP.
Bom estudo.

http://rapidshare.com/files/306011553/FormatarInstalarXP.zip.html

Suporte: Simulador de Formatação do Windows XP

Pessoal... Segue o link para o simulador de formatação e instalação do WinXP.
Bom estudo...

http://www.box.net/public/0socsc980o

Cursos gratuitos de tecnologia

Links:

Em Português:

Linux Brasil

Unicamp - Minicursos

Unicamp - Treinamentos Interativos

Em Inglês:

Linux Online

Data Center University

Energy University

News University

Open University

E se você não sabe inglês, clique AQUI para conhecer sites que ensinam idiomas online, e de graça.

Fonte: http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=8882&/CURSOS+GRATUITOS+DE+TECNOLOGIA

Suporte Técnico: Quer ser um bom técnico de computadores?

Olá pessoal... Vejam este vídeo sobre um jogo (game) de manutenção de computadores. Achei bem interessante. Vale a pena conferir.
Até mais... Bom estudo!!!

Link para o vídeo: http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=9331

Link para baixar o jogo: http://rs622.rapidshare.com/files/277879069/Simulador_de_defeitos.rar

Redes: Endereço MAC

Olá pessoal... Conforme prometido segue abaixo alguns links com materiais sobre o ENDEREÇO MAC. Desculpe não postar antes.
Sobre o material que tenho em um livro os interessados me enviem um email que envio o material.

http://pt.wikipedia.org/wiki/Endere%C3%A7o_MAC
http://informatica.hsw.uol.com.br/roteadores8.htm
http://www.macoratti.net/vbn_mac1.htm
http://www.clubedohardware.com.br/duvidas/5
http://www.hardwareprofissional.com/modules/smartsection/item.php?itemid=23

Qualquer dúvida estou a disposição.
Bom estudo a todos.

Windows x Linux: quem vence esta batalha?

http://www.peabirus.com.br/redes/form/post?pub_id=11463

Redes: Montagem da ponta RJ-45

Montando as pontas do cabo par trançado

A montagem do cabo par trançado é relativamente simples. Além do cabo, você precisará de um conector RJ-45 de pressão para cada extremidade do cabo e de um alicate de pressão para conectores RJ-45, também chamado de Alicate “crimpador”. Tome cuidado, pois existe um modelo que é usado para conectores RJ-11, que têm 4 contatos e são usados para conexões telefônicas.

Fica muito difícil passar o cabo por conduítes e por estruturas usadas para ocultar o cabo depois que os plugues RJ-45 estão instalados. Por isso, passe o cabo primeiro antes de instalar os plugues. Corte o cabo no comprimento desejado. Lembre de deixar uma folga de alguns centímetros, já que o micro poderá posteriormente precisar mudar de lugar, além disso você poderá errar na hora de instalar o plugue RJ-45, fazendo com que você precise cortar alguns poucos centímetros do cabo para instalar novamente outro plugue.
Devem ser comprados os conectores RJ-45, um rolo de cabo, um alicate para fixação do conector e um testador de cabos. Não vale a pena economizar comprando conectores e cabos baratos, comprometendo a confiabilidade da rede.

O alicate possui duas lâminas e uma fenda para o conector. A lâmina indicada com (1) é usada para cortar o fio. A lâmina (2) serve para desencapar a extremidade do cabo, deixando os quatro pares expostos. A fenda central serve para prender o cabo no conector.

Corte a ponta do cabo com a parte (2) do alicate do tamanho que você vai precisar, desencape (A lâmina deve cortar superficialmente a capa plástica, porém sem atingir os fios) utilizando a parte (1) do alicate aproximadamente 2 cm do cabo. Pois o que protege os cabos contra as interferências externas são justamente as tranças. À parte destrançada que entra no conector é o ponto fraco do cabo, onde ele é mais vulnerável a todo tipo de interferência, por isso remova somente a proteção externa do cabo, não desencape os fios.

(1): Lâmina para corte do fio
(2): Lâmina para desencapar o fio
(3): Fenda para “crimpar” o conector

Identifique e organize os fios do cabo com as seguintes cores:

Padrão T568A (Com o Clip para Baixo)		Padrão T568B (Com o Clip para Baixo)
1	Branco/Verde ou Verde Claro	1	Branco/Laranja ou Branco
2	Verde Escuro	2	Laranja Escuro
3	Branco/Laranja ou Branco	3	Branco/Verde ou Verde Claro
4	Azul Escuro	4	Azul Escuro
5	Branco/Azul ou Azul Claro	5	Branco/Azul ou Azul Claro
6	Laranja Escuro	6	Verde Escuro
7	Branco/Marrom ou Marrom Claro	7	Branco/Marrom ou Marrom Claro
8	Marrom Escuro	8	Marrom Escuro

Um cabo cujas duas pontas usam a mesma montagem é denominado Direto (cabo), e serve para ligar estações de trabalho e roteadores a switches ou hubs. Um cabo em que cada ponta é usado uma das montagens é denominado Crossover, e serve para ligar equipamentos do mesmo tipo entre si.

Micro com HUB = T568A ou T568B nas duas pontas.

Micro com Micro ou HUB com HUB = T568A em uma ponta e T568B na outra ponta.

Desenrole os fios que ficaram para fora do cabo, ou seja, deixe-os “retos” e não trançados na ordem acima citada.

Corte os fios com a parte (1) do alicate em aproximadamente 1,5 cm do invólucro do cabo.Observe que no conector RJ-45 que para cada pino existe um pequeno “tubo” onde o fio deve ser inserido. Insira cada fio em seu “tubo”, até que atinja o final do conector. Lembrando que não é necessário desencapar o fio, pois isto ao invés de ajudar, serviria apenas para causar mau contato, deixando o encaixe com os pinos do conector “folgado”.

Ao terminar de inserir os fios no conector RJ-45, basta inserir o conector na parte (3) do alicate e pressioná-lo. A função do alicate neste momento é fornecer pressão suficiente para que os pinos do conector RJ-45, que internamente possuem a forma de lâminas, esmaguem os fios do cabo, alcançando o fio de cobre e criando o contato, ao mesmo tempo, uma parte do conector irá prender com força a parte do cabo que está com a capa plástica externa. O cabo ficará definitivamente fixo no conector.

Após pressionar o alicate, remova o conector do alicate e verifique se o cabo ficou bom, para isso puxe o cabo para ver se não há nenhum fio que ficou solto ou folgado.

Uma dica que ajuda bastante e a utilização das borrachas protetoras dos conectores RJ-45 pois o uso desses traz vários benefícios com facilita a identificação do cabo com o uso de cores diferentes, mantém o conector mais limpo, aumenta a durabilidade do conector nas operações de encaixe e desencaixe, e dá ao cabo um acabamento profissional.

Montar um cabo de rede com esses protetores é fácil. Cada protetor deve ser instalado no cabo antes do respectivo conector RJ-45. Depois que o conector é instalado, ajuste o protetor ao conector.

Testando o Cabo

Para testar o cabo é muito fácil, utilizando os testadores de cabos disponíveis no mercado. Normalmente esses testadores são compostos de duas unidades independentes. A vantagem disso é que o cabo pode ser testado no próprio local onde fica instalado, muitas vezes com as extremidades localizadas em recintos diferentes. Chamaremos os dois componentes do testador: um de testador e o outro de terminador. Uma das extremidades do cabo deve ser ligada ao testador, o qual deve ser ligado. O terminador deve ser levado até o local onde está a outra extremidade do cabo, e nele encaixamos o outro conector RJ-45.

Uma vez ligado o testador, um LED irá piscar. No terminador, quatro LEDs piscarão em seqüência, indicando que cada um dos quatro pares está corretamente ligado.
Para quem faz instalações de redes com freqüência, é conveniente adquirir testadores de cabos. Em lojas especializadas em equipamentos de computadores encontramos fornecem cabos, conectores, o alicate e os testadores de cabos, além de vários outros equipamentos. Mais se você quer apenas fazer um cabo para sua rede, existe um teste simples para saber se o cabo foi “crimpado” corretamente: basta conectar o cabo à placa de rede do micro e ao hub. Tanto o LED da placa quanto o do hub deverão acender. Naturalmente, tanto o micro quanto o hub deverão estar ligados.

Não fique chateado se não conseguir na primeira vez, pois a experiência mostra que para chegar à perfeição é preciso muita prática, e até lá é comum estragar muitos conectores. Para minimizar os estragos, faça a “crimpagem” apenas quando perceber que os oito fios chegaram até o final do conector. Não fixe o conector se perceber que alguns fios estão parcialmente encaixados. Se isso acontecer, tente empurrar mais os fios para que encaixem até o fim. Se não conseguir, retire o cabo do conector, realinhe os oito fios e faça o encaixe novamente.

Redes: Tipos de Topologias

TOPOLOGIA EM ÁRVORE:









TOPOLOGIA HÍBRIDA:





























TOPOLOGIA EM BARRAMENTO / ANEL / ESTRELA:

Suporte técnico: REFRIGERAÇÃO, COOLER E PASTA TÉRMICA

REFRIGERAÇÃO, COOLER E PASTA TÉRMICA

Todos os componentes eletrônicos produzem calor durante o seu funcionamento. Alguns componentes produzem mais, outros produzem menos calor. O excesso de calor é prejudicial e devemos tomar providências para controlá-lo.
O calor gerado por um componente eletrônico precisa ser rapidamente retirado das suas proximidades, caso contrário produzirá um aumento de temperatura, o que é indesejável. Se esta providência não for tomada, o componente eletrônico pode ter sua temperatura cada vez mais elevada, podendo queimá-lo.
Quanto maior é a potência elétrica gerada por um componente, maior tendência ele terá para chegar a temperaturas elevadas. Se não tomarmos os devidos cuidados, a potência gerada pelos componentes resultará em aumento de temperatura que irá prejudicar esses componentes. Esses cuidados consistem em transferir para o ar o calor gerado pelos componentes, ao mesmo tempo em que o ar quente é expulso das suas proximidades.


Efeitos da temperatura sobre o processador

Quando um componente trabalha em uma temperatura mais elevada que a máxima recomendada pelo fabricante, podem ocorrer os seguintes problemas:

Defeito permanente: O processador esquenta tanto que pode queimar definitivamente, ficando totalmente inoperante.

Redução da vida útil: Um processador dura muitos anos, até mesmo décadas, mas pode durar apenas um ou dois anos, talvez menos, quando trabalha em temperaturas muito elevadas.

Perda de confiabilidade: O computador apresenta travamentos e erros diversos durante o seu uso normal.

Defeitos ao aquecer: O computador funciona bem enquanto está frio, depois de alguns minutos os problemas começam a aparecer, na forma de erros ou travamentos.

Cuidados devem ser tomados para que a temperatura máxima suportada pelo componente não seja ultrapassada. Essas providências são as seguintes:

1) Reduzir a temperatura do ambiente
2) Melhorar a ventilação interna do gabinete
3) Tornar mais eficiente à operação do COOLER do processador

Quanto mais elevada é a temperatura ambiente, ou seja, externa ao computador, mais elevada será a temperatura do processador. A temperatura ambiente pode ser reduzida, por exemplo, com o uso de ar condicionado.
Caso isto não seja possível, devemos utilizar os outros dois processos para reduzir a temperatura: melhorar a ventilação interna do gabinete e tornar mais eficiente o COOLER do processador, conseguindo assim os mesmos graus Celsius a menos que seriam obtidos graças ao ar condicionado.

A refrigeração interna do gabinete é outro fator importante. De um modo geral, a temperatura do interior do gabinete do computador é maior que a temperatura do ambiente, devido ao calor gerado pelos seus componentes. Quanto pior é a ventilação interna, maior é esta diferença. Um gabinete com ventilação deficitária pode ter a temperatura interna de 40ºC ao operar em um ambiente de 30ºC, portanto estaria 10ºC mais quente que o ambiente. Este mesmo gabinete, com a ventilação melhorada, poderia ficar com a temperatura interna de 35ºC ao ser colocado no mesmo ambiente de 30ºC, portanto estaria apenas 5ºC mais quente.

A terceira providência para reduzir a temperatura do processador é melhorar a eficiência do seu COOLER. Um COOLER de maior tamanho é capaz de dissipar o calor do processador (ou seja, retirar o calor do processador e transferi-lo para o ar do interior do gabinete) de forma mais rápida. A transferência de calor também é acelerada quando aplicamos pasta térmica entre o processador e o COOLER.


Dissipador de Calor e Ventoinha (COOLER)

Atualmente os processadores esquentam muito, necessitando de um dispositivo capaz de dissipar o calor produzido por eles. Esse dispositivo é chamado COOLER, e é formado por três partes:

Um composto térmico: Usado para facilitar a transferência de calor entre o processador e o dissipador de calor;

Um dissipador de calor: É o corpo metálico do COOLER, que pode ser de alumínio ou cobre;

Uma ventoinha: Para transferir o calor presente no dissipador de calor para o ar.

O composto térmico pode ser um quadrado de grafite, uma fita térmica ou então o próprio ar (em ventoinhas de baixa qualidade ou em ventoinhas projetadas para processadores que não esquentam tanto). Atualmente os processadores necessitam de um composto térmico de melhor qualidade, o que é conseguido através de uma pasta térmica (branca e bastante viscosa), que veremos adiante.
O que pouca gente sabe é que cada COOLER é produzido para modelos específicos de processador, embora um COOLER produzido para um determinado tipo de processador pode normalmente se encaixar sobre outro tipo. Um modelo de processador pode esquentar mais que outro, podendo apresentar problemas caso seja utilizado um COOLER diferente daquele que foi projetado para ele.
Por esse motivo, você deve prestar muita atenção para comprar um COOLER que seja dimensionado especificamente para o processador que você está comprando.


Pasta Térmica

O uso de um COOLER de maior tamanho é recomendável em qualquer caso, mas ele sozinho não resolve todo o problema de aquecimento. Existe um outro inimigo do processador, que é a má condução térmica entre a sua chapa metálica superior e o COOLER. Na discussão anterior estávamos supondo uma transferência de calor perfeita entre o processador e o COOLER, o que na prática não ocorre. De um ponto de vista microscópico, o contato físico entre o processador e o COOLER não é perfeito. As superfícies de ambos não são perfeitamente lisas, e minúsculas lacunas de ar são formadas nesta junção. O calor atravessaria com mais facilidade um contato perfeito entre dois metais, mas terá maior dificuldade (ou seja, existe uma resistência térmica) para atravessar as microscópicas lacunas de ar.
Por isso é importantíssimo, principalmente no caso de processadores mais potentes, reduzir a resistência térmica entre o processador e o COOLER. Esta redução é conseguida com a ajuda da pasta térmica.
Trata-se de uma pasta com boa condutividade térmica (ou seja, pequena resistividade térmica) que é aplicada entre o processador e o COOLER, preenchendo a maior parte das às microscópicas lacunas de ar.


Aplicando a Pasta Térmica

Deve ser aplicada uma fina camada de pasta sobre a face superior do processador. Não exagere na quantidade de pasta, pois se for aplicada uma quantidade muito grande, poderá prejudicar a condução térmica, ao invés de melhorar. Lembre-se que o objetivo da pasta é preencher as microscópicas lacunas de ar que ficam entre o processador e o COOLER, portanto uma pequena quantidade é suficiente. Aplique a pasta também sobre o COOLER. O ponto de aplicação é a parte do COOLER que faz contato físico com a face superior do processador.
A pasta térmica pode ser encontrada com facilidade em lojas de material eletrônico ou em lojas especializadas em material de informática, especificamente hardware. Um pote de 15 gramas é suficiente para aplicação em algumas dezenas de processadores.

Suporte Técnico: BOOT

É um termo em inglês para o processo de iniciação do computador que carrega o sistema
operacional quando a máquina é ligada.
Os computadores podem executar apenas códigos existentes na sua memória (ROM ou RAM); os sistemas operacionais modernos são normalmente armazenados em disco rígido, CD-ROM ou outros dispositivos de armazenamento.
Logo que o computador é ligado, ele não tem um sistema operacional na memória e para carregar o sistema operacional na memória, precisamos de um sistema operacional já carregado.

Como resolver este problema?

A solução está na utilização de um pequeno e especial programa, chamado sistema de iniciação, boot loader ou bootstrap. Este programa não tem a completa funcionalidade de um sistema operacional, mas é especialmente construído para que seja capaz de carregar um outro programa para permitir a iniciação do sistema operacional.
O espaço utilizado para o seu armazenamento é chamado de TRILHA DE BOOT.

Após carregar o sistema operacional ele transfere a execução para ele.
O sistema irá inicializar, e deve carregar drivers de dispositivos (device drivers) e outros programas que são necessários para a operação normal de um sistema operacional.

O processo de inicialização é considerado completo quando o computador está pronto para ser operado pelo usuário.

Dispositivos de iniciação do BIOS
Um dispositivo de iniciação é qualquer dispositivo que deve ser iniciado antes da carga do sistema operacional. Isto inclui os dispositivos de entrada como o teclado dispositivos de saída como o Monitor, e os dispositivos de armazenamento como drive de disquete, disco rígido, CD-ROM, etc.

Em uma BIOS moderna, o usuário pode selecionar vários dispositivos para fazer a iniciação, por exemplo disquete, HD, Cdrom ou USB.
Por exemplo, podemos instalar o Microsoft Windows no primeiro disco rígido e o Linux no segundo. Alterando os parâmetros da BIOS, podemos modificar qual sistema operacional a carregar.

Veja as imagens nos links:
http://www.guanabara.info/wp-content/uploads/2008/06/resumo-boot-sistema-unix-01.png
http://static.duartes.org/img/blogPosts/bootProcess.png

Fundamentos: A Interface Homem-Computador

Vídeo mostrando a interação entre homem e máquina.
Vale a pena conferir.
Bom estudo a todos.

http://www.youtube.com/watch?v=UZ14m_yVmO4

Restauração do Windows (Fixboot)

Você pode resolver problemas no sistema de arquivos do Windows XP utilizando o programa CHKDSK que vem com o próprio Windows XP.

Para isso, utilize os seguintes passos:

• Dê boot no computador pelo drive de CD-ROM com o CD de instalação do Windows XP.

• Quando a tela Bem-vindo ao Programa de Instalação aparecer, pressione a tecla R para selecionar a opção de reparo.

• Digite a senha de administrador (caso a partição seja NTFS) e pressione Enter.

• No prompt de comando (tela preta) digite chkdsk /r e pressione Enter. Este comando localizará setores danificados e tentará recuperar dados.

• Em seguida digite novamente o comando chkdsk agora com opção /p (chkdsk /p). Este comando verificará o estado da mídia do disco.

• Por fim, digite o comando fixboot para corrigir problemas na tabela de partição.

• Digite exit para reiniciar o computador.

OBS.: SE O ADMINISTRADOR NA TIVER SENHA, BASTA DAR UM ENTER.

Caso não solucione o problema será necessário realmente realizar a formatação e reinstalação do Windows. Dúvida me procure no intervalo. Abraços.

PC vs. MAC

Notícia publicada no site da UOL, fazendo um comparativo entre os PCs Tradicionais e os computadores MAC do fabricante APPLE. Vale a pena conferir.
Bom estudo a todos.

http://tecnologia.uol.com.br/ultnot/2009/04/28/ult4213u728.jhtm

Suporte Técnico: Funcionamento do Processador

Pessoal, vejam este vídeo que mostra uma animação representando o funcionamento de um processador.
Bom estudo a todos.

http://www.youtube.com/watch?v=q17lIclz_fM&feature=PlayList&p=B58253CD49F24045&playnext=1&playnext_from=PL&index=3

Tecnologia: Retropectiva 2008

Pessoal, segue abaixo um vídeo mostrando um resumo do mundo da informática no ano de 2008. Vale a penar conferir.
Bom estudo.

Parte 01:
http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=7128

Parte 02:
http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=7131

Parte 03:
http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=7132

Suporte Técnico: Processadores

Pessoal, segue abaixo alguns vídeos sobre os processadores, mostrando como funciona o processador e como descobrir qual é o melhor processador para o seu PC.
Bom estudo a todos.

http://olhardigital.uol.com.br/central_de_videos/video_wide.php?id_conteudo=7783

http://www.youtube.com/watch?v=diUJ4i1r-jA&feature=related

Suporte Técnico: Tecnologia dos Processadores Atuais

Segue abaixo link mostrando as diferenças de tecnologias encontradas no processadores atuais.
Bom estudo a todos.

http://under-linux.org/b657-ht-dual-core-core-2-duo-quad-core-core-2-quad-e-core-i7-quais-diferencas

Suporte Técnico: Dispositivos Integrados

Pessoal, segue abaixo um link mostrando o painel traseiro de uma placa-mãe ATX, mostrando os principais dispositivos integrados das placas-mãe atuais.
Bom estudo a todos.

http://media.photobucket.com/image/painel%20traseiro%20da%20placa%20m%C3%A3e/afabreu/painel-traseiro-1.jpg

Suporte Técnico: Tipos de Slots

Pessoal, segue abaixo alguns links com imagens mostrando os tipos de slots utilizados atualmente (PCI, AGP e PCI Express).
Bom estudo a todos.

SLOT PCI:
http://upload.wikimedia.org/wikipedia/commons/thumb/c/ca/Pci-slots.jpg/300px-Pci-slots.jpg
http://static.hsw.com.br/gif/agp-pci.jpg

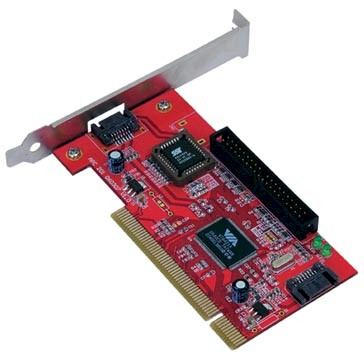

http://www.atera.com.br/figuras/sata13038.GIF

SLOT AGP:
http://www.buildeasypc.com/pics/agp_slot.jpg
http://www.baboo.com.br/absolutenm/articlefiles/7276-agp_slot_cr.jpg
http://i.ehow.com/images/GlobalPhoto/Articles/2127634/agpslot_Full.jpg
http://server5.uploadit.org/files/ctenaglia-AGPtravas.jpg

SLOT PCI Express:
http://www.naplestech.com/shopcart/images/pc_slots.gif
http://www.dsystem.com.br/loja/images/Image/geforce6200PCI_E.jpg
http://www.oc-zone.com/files/news/dsadf.jpg

Redes: Fibra Óptica

Pessoal, segue abaixo alguns links com material sobre Fibra Óptica.
Bom estudo a todos.


http://www.brasilescola.com/fisica/fibra-optica.htm

http://informatica.hsw.uol.com.br/fibras-opticas.htm

http://media.photobucket.com/image/painel%20traseiro%20da%20placa%20m%2525C3%2525A3e/afabreu/painel-traseiro-1.jpg

Gênios: Administração 2009

Vídeo Aula: Montagem de Computadores

Parte 1:
http://www.youtube.com/watch?v=jaWpBQbviNE&feature=PlayList&p=08F57010C2346CC4&index=5

Parte 2:
http://www.youtube.com/watch?v=63bwsZzbRxU&feature=PlayList&p=08F57010C2346CC4&index=6

Parte 3:
http://www.youtube.com/watch?v=f33gRCHPDuA&feature=PlayList&p=08F57010C2346CC4&index=7

Parte 4:
http://www.youtube.com/watch?v=twXGmgbtTTk&feature=PlayList&p=08F57010C2346CC4&index=8

Parte 5:
http://www.youtube.com/watch?v=ln4TXWU27-Q&feature=PlayList&p=08F57010C2346CC4&index=9

Atividades: Redes - 1º Semestre Sub. 2009.1

Pessoal, tudo bem?
Leiam o conteúdo deste site e façam uma resenha sobre o assunto abordado.

http://www.algosobre.com.br/informatica/internet-a-maior-rede-de-computadores-do-mundo.html

Pode ser feito em uma folha ou comentado diretamente aqui no blog.
A entrega ou a postagem deverá ser feita até dia 02/04 (quinta-feira).
Bom estudo a todos.
Até Mais.

Prof. Fernando

Placa de Rede

A placa de rede é um dispositivo de comunicação entre computadores, usado por quem tem mais de um computador em casa ou no escritório, ou utiliza internet de banda larga. A última função citada é a mais comum entre os usuários domésticos. Afinal, a placa funciona como um modem, mas com a possibilidade de fazer conexões muito mais rápidas. Se a placa de rede for utilizada para conectar dois ou mais computadores, é necessário usar um switcher, aparelho externo com várias entradas e saídas de sinais.

Placa de Som

Ao contrário do que muita gente pensa, a placa de som não é a responsável por produzir todos os sons que podemos ouvir do computador. Essa tarefa é do processador. O chip envia os dados de áudio para a placa, que reúne as informações e transforma tudo do digital para o analógico, que é como ouvimos os sons nas caixas. Como todos os componentes dos computadores, a placa de som também evoluiu com o tempo. Das primeiras placas, que reproduziam sons estereofônicos, chegamos hoje a sistemas multicanais. Não é preciso comprar as placas mais sofisticadas, mas o usuário deve adequar o equipamento ao uso.

Placa de Vídeo

A placa de vídeo é responsável pelo processamento dos dados que são vistos no monitor, e transforma as informações enviadas pelo processador em imagens. Funciona como um pequeno computador, com chip e memória dedicados aos gráficos. Tornou-se um item muito importante para a performance do sistema, já que os softwares e jogos atuais utilizam imagens cada vez mais sofisticadas e realistas.

Placa de Fax-Modem

Para o computador se comunicar com o mundo exterior através da internet, vai precisar de uma conexão. E se essa conexão for realizada pela linha telefônica, será preciso utilizar um modem. O modem transforma os dados digitais que são enviados pelo processador em informações analógicas, que transitam pelas linhas de telefone. Também realiza o processo inverso, de demodular, transformando os sinais da linha telefônica em dados digitais. Por isso, modem é a junção das palavras modulador e demodulador.

Redes: Meios de Transmissão

Fundamentos da Informática: Histórico 2

Fundamentos da Informática: Histórico 1
